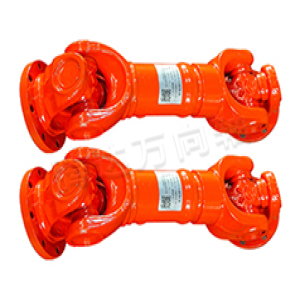

SWC-Z 150A 万向轴
      SWC-Z 150A 万向轴
      • 法兰直径D=620~1200mm,转矩范围1250~9000kN.m,最大工作倾角5°和10°两种。该系列产品主要应用于轧机主主传动和重载荷机械。


      SWCZ 系列重型万向轴 标准结构型式图

      SWCZ系列重型万向轴结构分类 1

      SWCZ系列重型万向轴结构分类 2

      SWCZ系列重型万向轴基本参数及主要尺寸 专用尺寸

      SWCZ系列重型万向轴基本参数及主要尺寸 通用尺寸


      万向联轴器选用说明

      根据JB5513-91标准,SWC-I和SWC型万向联轴器按下列方法选型。其他型号万向 轴的选择请用户向我公司咨询并共同商定。

      1、万向联轴器应根据载荷特性、计算转矩、轴承寿命及工作转速选用。

      2、计算转矩由式(1)、式(2)或式(1)、式(3)求出:


      Tc=KT…………(1)T=9550  QianJianTec1726830736155 ……………(2))或T=7024QianJianTec1726831236217……………(3)

      式中:

      Tc-计算转矩,N∙mT-理论转矩,N∙mPw-驱动功率
      kW Ph-驱动功率hp       n-工作转速K-工作情况系数,见表1

      工作情况系数K

      3、一般情况下按所传递转矩和轴承寿命选择万向联轴器,也可根据机械设备具 体使用要求,只校核扭转强度或轴承寿命中的一项。

      3.1、强度校核

      按式(4)进行强度校核。

      Tc≤Tn或Tc≤Tf或Tc≤Tp………………(4)

      式中:

      Tc-计算转矩,N∙m ;

      Tn-公称转矩,即在给定条件-联轴器转速≈10r/min,轴线折角β=3°以及轴承寿命LN=5000小时,负荷平稳情况下的理论计算数值;N∙m;

      Tf-在交变负荷下按疲劳强度所允许的转矩,N∙m;

      Tp-在脉动负荷下按疲劳强度所允许的转矩;N∙m;       Tp=1.45Tf

      3.2、轴承寿命校核

      按式(5)进行轴承寿命校核

      轴承寿命校核

      式中:

      LN-使用寿命,小时n-工作转速;r/minβ-工作时联轴器节点处的轴承线折角,(°)Tf疲劳转矩,kN∙m
      K1-原动机系数

      电动机:K1=1

      柴油机K1=1.2

      KL-轴承容量系数,见表2 Lmin-轴承最小寿命,小时

      轴承容量系数 KL

      4、当联轴器在水平垂直面间同时存在轴线折角时,其合成轴线折角按式(6)计 算:

      合成轴线折角公式

      式中:

      β-合成轴线折角(°)β1-水平面的轴线折角(°)β2-垂直面的轴线折角 (°)

      5、万向联轴器除按转矩、寿命选择外,当回转直径小于(或等于)390mm时,还 应按式(7)、式(8)校核最大转速。

      nmax≤【nβ】………(7)nmax≤【nL】………(8)

      式中:

       nmax-最大工作转速,r/min
      【nβ】-与工作轴线折角有关的最大许用转速,见图1,r/min
      【nL】-与工作长度有关的最大许用转速,见图2,r/min

      与工作轴线折角有关的最大许用转速

      与工作长度有关的最大许用转速

      万向联轴器联接法兰的型式及配套法兰轴套的说明

      万向联轴器一般是通过两端外侧叉头的法兰与配套法兰轴套的法兰相联。

      叉头的法兰有如下图所示四种结构型式,分别为纯螺栓孔联接法兰以及端面键联接法兰、 牙嵌式联接法兰和端面齿联接法兰。

      万向联轴器联接法兰

      用户可根据需要进行选择并应在订货时说明。

      与万向联轴器配套的法兰轴套按用户要求单独提供。

      要求提供法兰轴套的用户, 订货时应向我公司提供设计图纸,或提出明确要求由我公司代为设计。
